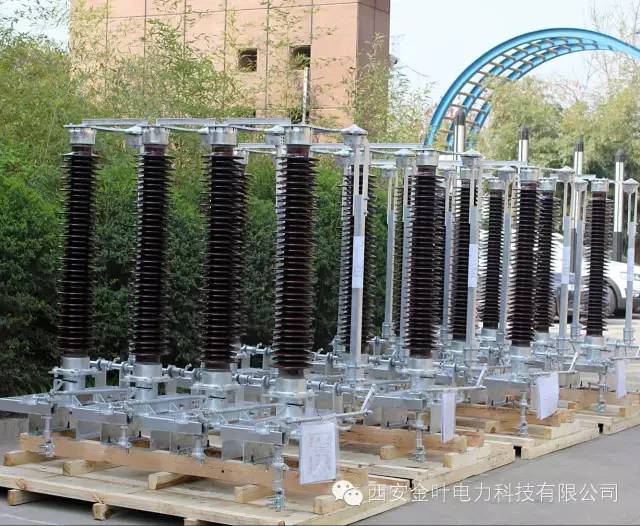

JW-145W型戶外高壓交流接地開關

1. 概述

JW-145W型戶外交流高壓接地開關是可獨立安裝于電力系統中的三相交流50Hz戶外高壓電器，供高壓線路在檢修電氣設備時進行安全接地之用，也可用于母線接地。

接地開關采用一步動作直打式結構，具有技術參數高、操作力小，接觸可靠，易于布置等優點，接地開關可配用CJ6B型電動操作機構或CS11G型手力操動機構。

本工程根據用戶要求配用CJ6B型電動操作機構，按照布置方式要求，8臺機構的操作采取其中4臺控制另外4臺機構的“1對1匯控”方式。

2. 使用環境條件

2.1  海拔高度：一般型不超過1000m，特殊型不超過2500m。

2.2 環境溫度：最高不高于+40°C，最低不低于-30°C。

2.3 戶外風速不超過700Pa.

2.4 地震烈度不超過8度。

2.5 覆冰厚度不超過10 m m。

2.6 不適用于有易燃物質、爆炸危險、化學腐蝕及劇烈振動的場所。

2.7 不適用于非水平安裝的場所。

2.8 支柱絕緣子泄露比：耐污型2.5 cm/kV、31 cm/kV兩種。

3. 產品分類及主要技術參數

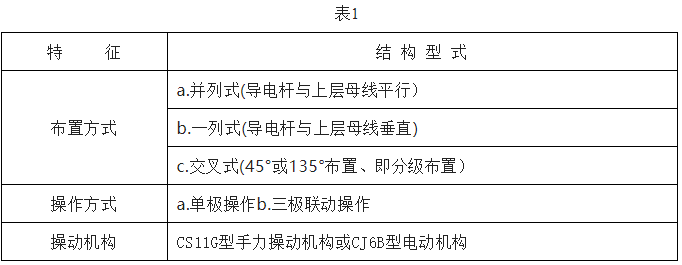

3.1  產品分類見表1：

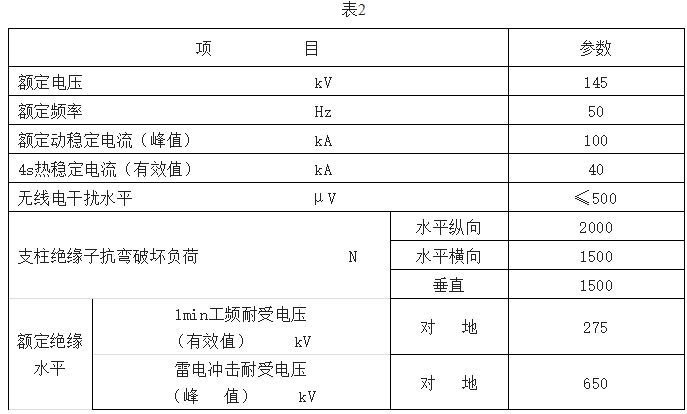

3.2 產品主要技術參數見表2

4. 結構工作原理

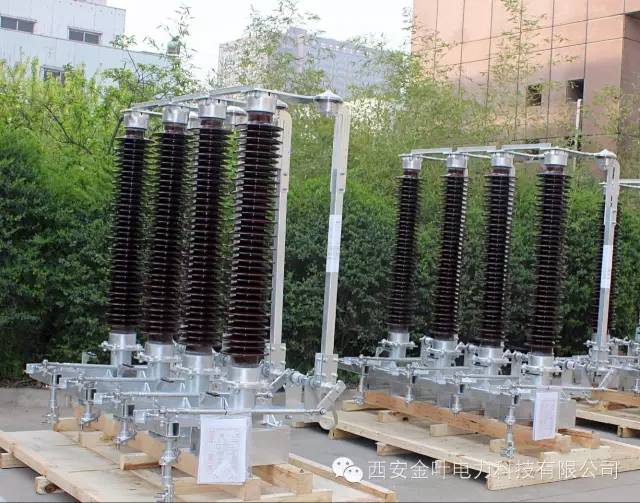

 4.1  結構介紹

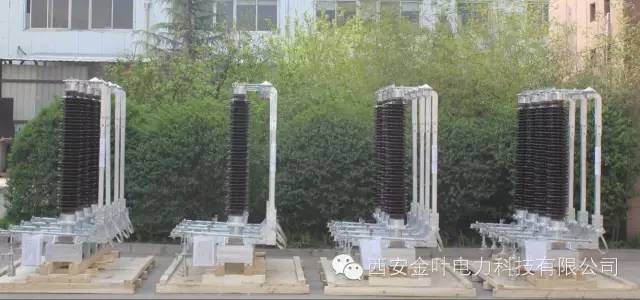

    本產品結構包括底座、絕緣支柱、導電閘刀、靜觸頭、操動機構等，其結構特征為：結構合理，便于安裝調試，性能穩定可靠。

    底座由鋼板和鋼管焊接而成，其上裝有操動導電閘刀的軸承座、連桿、地刀轉軸等零部件。底座上部和下面均有安裝孔，以便安裝支柱絕緣子和現場基礎固定。

    絕緣支柱由1根145kV等級支柱絕緣子組成，上方連接接地導電板，導電板上有尺寸為50×50的4-φ18孔與用戶母線金具相連。

    導電閘刀由導電管、動觸頭和靜觸頭構成，導電管為高強度鋁合金方管，其頂部裝配有采用三對銅觸頭組成的自力型動觸頭結構，靜觸頭為1根銅棒固定在導電板上。在通過短路電流的情況下三對動觸頭將會對銅棒產生強大的電動夾緊力以抑制接地觸頭的脫離。

本工程操動機構為CJ6B型電動機構，其主軸轉角為90°。8臺機構中，由4臺匯控機構對另外4臺被控機構進行匯控操作，匯控機構與被控機構間的電氣聯系由兩根ZR-KVVP2/22-8×2.5的電纜承擔，用戶根據現場實際需要提供。

4.2 動作原理

順時針?lè)较驌u動電動機構手柄，通過減速箱的傳動，帶動機構輸出軸旋轉，機構輸出軸通過垂直連管連桿將扭矩最終傳遞給接地開關操作軸，使導電閘刀旋轉90度，同時動觸頭向上運動切入靜觸頭內部，完成合閘動作。

分閘過程與此相反。

    三極聯動操作通過極間雙拉桿實現。

接地開關及操動機構外形與安裝尺寸見圖1、圖2及

5. 安裝與調整

    JW-145型接地開關只適用于水平安裝，安裝前應對產品進行全面檢查，證實完全無損后方可安裝。

5.1 安裝前檢查

    工廠對每組產品都要進行嚴格的檢查及試驗，合格后按組分體包裝發運，在現場應按裝箱單清理檢查零部件，（工廠有時為方便客戶，有些零部件可能出廠時以安裝在相應的位置），安裝前應檢查。

5.1.1 支柱絕緣子膠裝處無松動，表面無破損及裂紋。

5.1.2 底座各緊固連接處應無松動現象，各轉動部件應靈活轉動，無卡滯現象。

5.1.3 用手柄操作手動機構時，機構主軸應轉動正常，輔助開關應能正確切換。

5.2 安裝參照下列步驟

5.2.1 底座安裝

 將三個單極開關的底座固定在同一水平基礎構架上，當采用三極聯動時每相底座操作軸上都應固定安裝聯動拐臂，只在B相（即操作極）底座下方安裝機構，固定底座前應用水平儀校平底座上平面，以免造成瓷瓶安裝后傾斜。

注意：產品吊裝過程應確保：用吊繩固定底座下部?jī)蓚?cè)可靠位置、瓷瓶上法蘭根部三個吊裝部位，且吊裝過程中產品形態不發生改變（三個位置在吊裝過程中不會位移）。

5.2.2 瓷瓶安裝

    安裝應保證每個極的支柱高度基本一致，瓷瓶中心線垂直于底座底面，其偏差不宜大于5mm/m，可以加薄墊片進行調整。

5.2.3 靜觸頭安裝在支柱瓷瓶的頂部，用螺栓緊固即可。

5.2.4 接地開關閘刀的安裝

接地閘刀動觸頭根部插入底座固定夾板中間，在保證動觸頭完整插入靜觸頭銅棒最上部后可緊固固定夾板螺栓。如地刀管不垂直，可調整底座槽鋼固定地刀轉軸的支撐板。

調整地刀平衡彈簧力，以滿足分合閘過程的最大力矩基本一致為原則。

5.2.5 操動機構的安裝

將CJ6B型電動機構固定在便于用手操作的基礎架上，使操動機構置于分閘位的終端。用連桿、免焊接頭連上接地開關操作軸（注意聯動杠桿已在出廠前安裝），操動機構與操作軸之間的垂直連桿可根據實際需要截取。固定垂直連桿兩側螺栓，手動試驗分合閘行程，使接地開關分合閘起始位置與機構對應位置一致。然后，在機構位置處在中間位置時電動試驗接地開關分合閘情況，確認相序無誤，直至滿足以上要求為止。

本工程匯控相機構4臺，編號分別為JY8134～8137，用于三相式接地開關，四臺機構可以互換。被控機構編號4臺，編號分別為JY8138～8141，用于單相式接地開關，四臺機構同樣也可以互換。

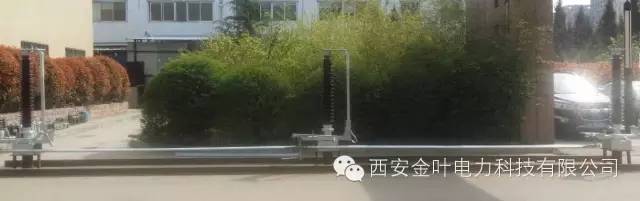

5.3 三極聯動調整

對三極式接地開關來說，還需要進行三極聯動調整。

 三極聯動是通過每極底座操作軸上所配裝的聯動杠桿推拉焊接鋼管實現的，聯動杠桿為長短臂的力偶結構。每極間為兩5.5m長鋼管，為防止運輸途中鋼管直線度變差，出廠前每根截成兩根約2.75m在現場用免焊接頭組裝，故每相間實際為4根2.75m長鋼管（含接頭）。

當操作極按前述方法調整結束后（先將兩邊相的橫拉桿調整與中相一致），用拉桿、接頭按圖2所示的安裝方法將操作極與任一非操作極相連（杠桿角度應與中相一致且導電應與中相平行）。用手操動接地開關，通過調整拉桿的長度和聯動拉桿（此時只需微調），即可實現各極分合閘位置的正確。

    然后，重復上述方法使操作極與未調整的另一極相連，再進調整。

三極全部調整結束，將三極拉桿全部用螺母鎖緊。

用5.2.5條方法電動試驗，直至滿足要求為止。

    至此，安裝調整工作結束。

5.4 安裝調整后的檢查驗收

5.4.1 手動操作3～5次，應操作平穩、接觸良好，分合閘位置正確。

5.4.2 動靜觸頭在合閘后應與銅棒接觸良好，動觸頭插入最深處。

5.4.3 在分閘（或合閘）位置時，機構終點位置與輔助接點位置應正確無誤正常切換。

5.4.4 檢查所有傳動、傳動等具有相對運動的部位是否潤滑，所有軸銷、螺栓等是否緊固，可靠。

5.4.5 接線端子是否與母線連接良好。
