QDG系列氣動戶內高壓隔離開關

概述

QDG系列氣動戶內高壓隔離開關是以壓縮空氣為隔離開關分合閘操作動力的單相操動戶內高壓開關電器設備，安裝場所為室內（或有棚架防護），供高壓線路有電壓無負荷時分合電路之用。

本產品基本使用環境條件如下：

（1）海拔高度不超過1000米；

（2）環境溫度不高于+40℃，不低于-20℃(干燥空氣)；

（3）相對濕度不大于85%（+20℃時）；

   注：當海拔高度超過1000米，或環境溫度高于+40℃時，應遵守GB311.1-8

3《高壓電氣設備絕緣試驗電壓和試驗方法》和GB763-90《交流高壓電器在長期工作時的發熱》等標準的規定使用此種隔離開關。

本隔離開關不適用于：

（1）有導電或化學作用氣體、蒸汽的場所；

（2）有火災或爆炸危險的場所（如有煤氣的礦坑）；

（3）有大量塵埃聚集的場所；

（4）有強烈震動和沖擊的場所；

（5）特別潮濕的場所和熱帶地區。

2、產品結構和工作原理

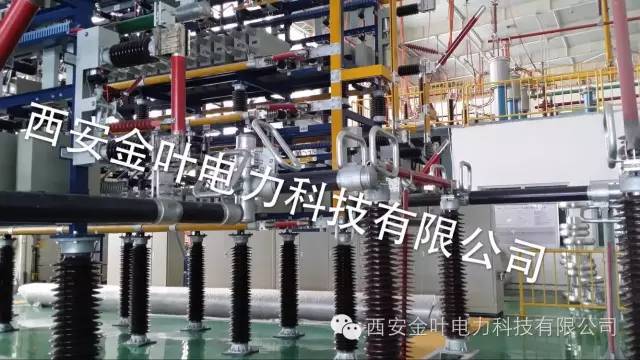

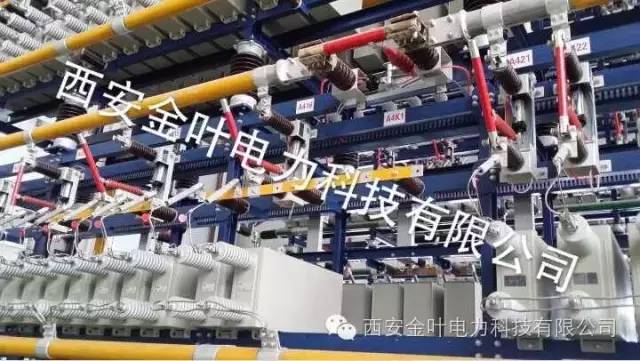

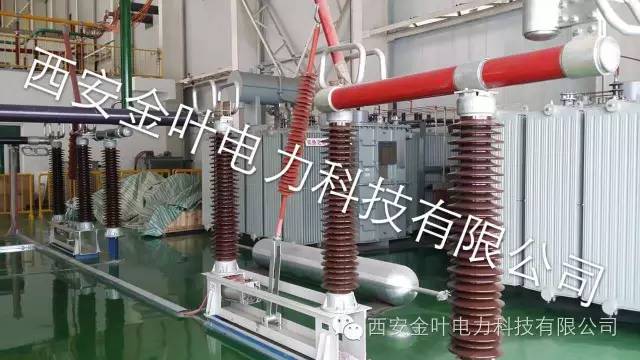

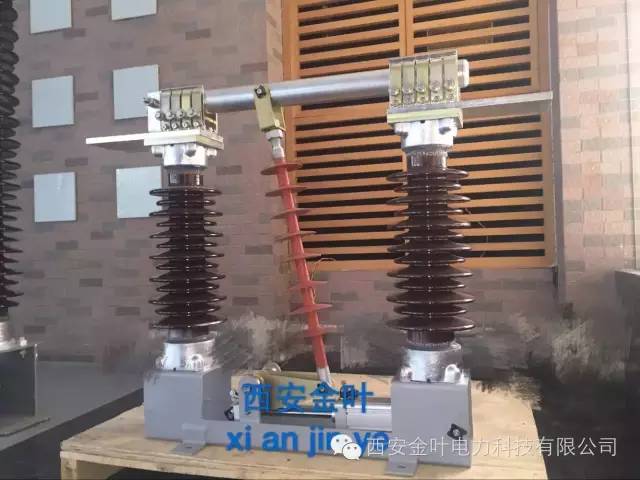

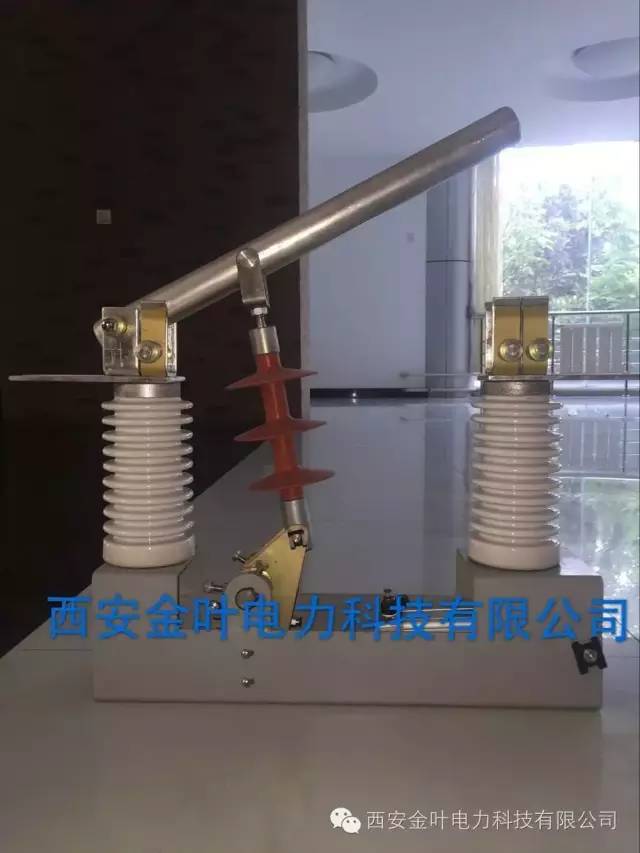

QDG系列氣動戶內高壓隔離開關基本結構型式為雙柱式，由底架、瓷柱、導電部分、氣動機構等組成。底架架部分分別固定有瓷柱、氣動機構（氣缸、杠桿等）以及用于輸出分合閘信號的截止閥等；導電部分由動、靜觸頭與導電桿組成。導電部分的主導電桿通過絕緣操作連桿與氣動機構相連，作為氣動機構操作動力的額定壓力為0.7Mpa的壓縮空氣通過管路與氣動機構中的工作氣缸相連。控制隔離開關分合閘的壓縮空氣氣路開關控制氣動機構氣缸內活塞作往復式伸縮運動，帶動氣動機構杠桿的轉動，并傳遞到操作絕緣桿，最終帶動導電桿轉動，脫離或接觸動斷側觸頭，實現隔離開關的分、合閘。
